Produktbeskrivning

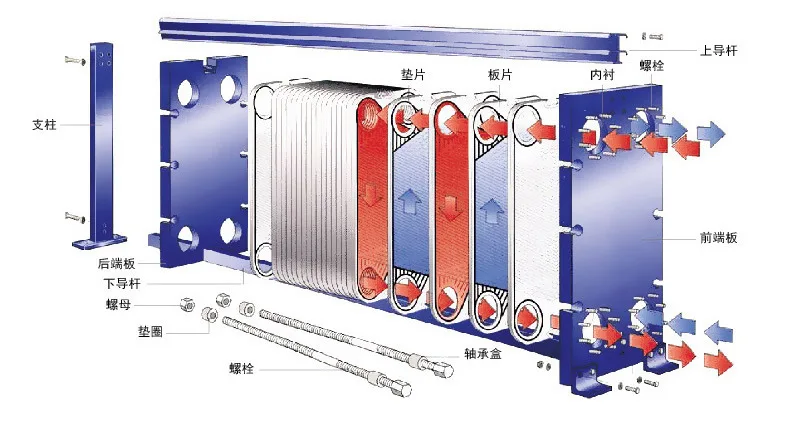

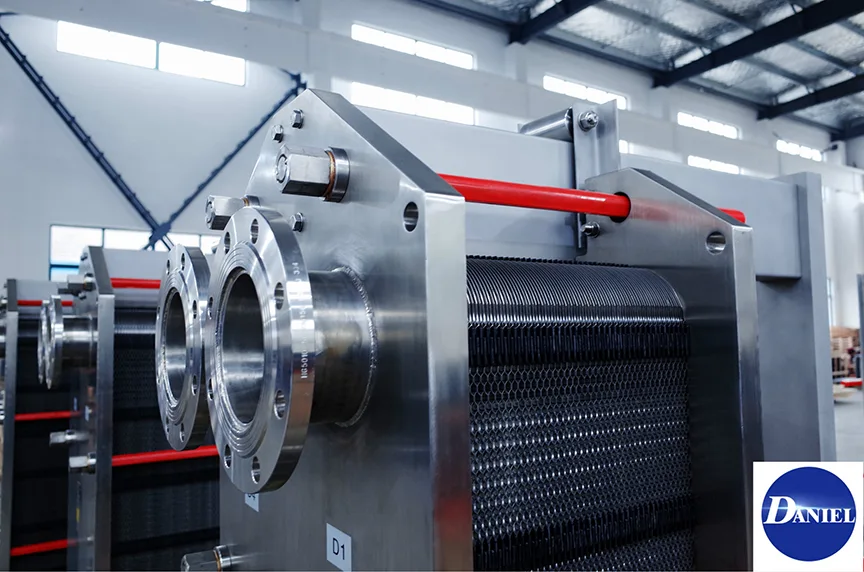

Produktstrukturen för Daniels löstagbara plattvärmeväxlare

Komponenter i en plattvärmeväxlare

Marknad och tillämpning

Under lång tid har Jiangyin Daniel Cooler engagerat sig i att tillhandahålla högkvalitativa plattvärmeväxlare för kunder inom petroleum, kemi, industri, livsmedel och dryck, kraft, metallurgi, varvsindustrin, HVAC och andra industrier i många länder och regioner. För närvarande fungerar mer än 20 000 plattvärmeväxlare väl i olika branscher.

Fördelarna med plattvärmeväxlare

Främja flödet av vätska mellan plattorna för att bilda turbulens. Gör det möjligt för metallplattan att anpassa sig till olika tryck. Flödeskanalen för den lilla mönsterplattan "fiskbens" består av två intilliggande plattor med en fiskbensvinkelskillnad på 180 grader. Därför finns det många hörnpunkter mellan plattorna, som kan nå en punkt var 130 mm ². Flödeskanalen är inte benägen att deformeras, har ett relativt högt tryckmotstånd och tål en kraftig tryckskillnad. Samtidigt, eftersom flödet är tredimensionellt och turbulensen är relativt intensiv, är värmeöverföringskoefficienten hög.

Kompakt struktur	Plattvärmeväxlarens utrymme är ett av de minsta av alla typer av värmeväxlare för närvarande. Under samma värmeväxlingsförhållanden är plattvärmeväxlarens golvarea endast 1/3 till 1/4 av skal- och rörvärmeväxlarens golvyta, och den kräver inte ytterligare underhållsutrymme när den är demonterad.
Hög värmeöverföringskoefficient	På grund av det faktum att mediet som flyter i plattgruppen kan bilda turbulens vid ett relativt lågt Reynolds-tal (Re), och det är mindre sannolikt att det bildas nedsmutsning på de släta plattorna, har det en mycket hög värmeöverföringseffektivitet. I allmänhet vatten-till-vatten värmeväxling kan värmeöverföringskoefficienten för plattvärmeväxlaren nå över 6000w/m ² ℃, vilket är 3 till 8 gånger högre än värmeväxlarens skal och rör.
Hög värmeåtervinningsgrad	På grund av den höga värmeöverföringskoefficienten, utmärkta flödesförhållandeegenskaper och helt omvänt flöde, kan värmeöverföringstemperaturskillnaden väljas mycket låg. Därför är den mycket lämplig för återvinning av lågenergivärme. Det är ekonomiskt möjligt att uppnå en värmeåtervinningsgrad på över 90 % med en enkel plattvärmeväxlare.
Stor anpassningsförmåga	Den vikbara plattvärmeväxlaren har oöverträffad anpassningsförmåga. Efter installationen kan metallplattgruppen ökas eller minskas för att möta processkraven för expansion eller sammandragning.
Lågt stillastående flöde	På grund av sin lilla flödeskanal och minimala stillastående flöde kan den starta snabbt, reagera snabbt när kontrolloperationerna ändras och avsevärt minska utrustningens vikt.
Bekvämt för underhåll	Utformningen av plattorna säkerställer att det inte finns några döda hörn, så kemisk rengöring kan utföras på plats utan demontering. För löstagbara plattvärmeväxlare kan de även enkelt öppnas för grundlig mekanisk rengöring.

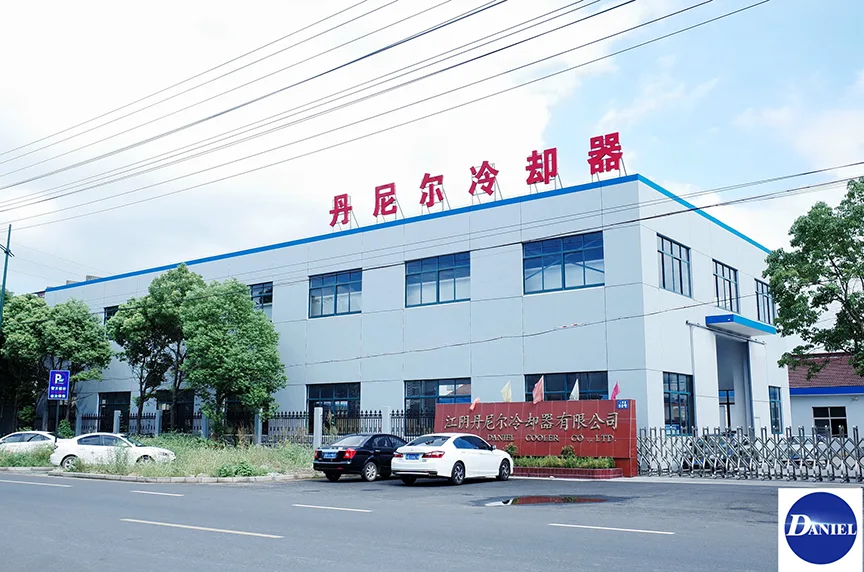

Jiangyin Daniel Cooler Co., Ltd. (Daniel Cooler) grundades 2004. Det är en tillverkare av värmeväxlare som tillverkar löstagbara plattvärmeväxlare (PHE), värmeväxlarpackningar (PHEGASKET), värmeväxlarplattor (PHEPLATE) och tillhandahåller underhåll av plattvärmeväxlare (PHEMAINTENANCE).

Jiangyin Daniel Cooler har design- och produktionsteknik och professionell kunskap om värmeväxlare. Jiangyin Daniel Cooler har åtagit sig att tillhandahålla plattvärmeväxlare av hög kvalitet till kunder inom petroleum, kemi, industri, mat och dryck, elektricitet, metallurgi, varvsindustrin, HVAC och andra industrier i många länder och regioner.

Speciella plattvärmeväxlarplattor och gummipackningar kan designas och tillverkas efter kundens behov

Plattvärmeväxlargummimodeller: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15Blip, MK15BW, M15M, M20M, MX25B, MX25M, M30, MA30M, MA500, AMH-0301, AM AK20, C10, Clip6, Clip8H, AM30, MX25, Ec350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T, TM0B, T TL10B, T20P, clip6, clip8, clip10, AX30, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.

Sockerindustri, Metallurgisk industri Värmeväxlargummipackning, tätningspackning EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-5ETFEC, EC50-ETFEC EC350-WTEL, EC350-WTFE, EC350-ETFC, EC350-TFR,

Plattvärmeväxlarpackning modell: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (lim), J092, A085, J107, Q080, K34, K55, K71 (lim), P105, E201, U. Q030, Q055, J185, SR6, H12, SR1, RS3

Plattvärmeväxlarpackningar: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, VT2508 B, NT 508 B, NT 0 NT100M, NT100X, NT150S, NT150L, VT405, NT250S, NT250L VICARB

Plattvärmeväxlarpackningsmodeller: V10, V20 (knapptyp), V20 (F-pasta), V45 (knapptyp, pastatyp), V60 (pastatyp), V85 (pastatyp), V130 V4, V13, V20, V28, V45, V60A, V60B, V85, V85, V85, V85, V85, V85, V85 V110A, V130, V170, V280

Plattvärmeväxlare gummidyna modell: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180

Plattvärmeväxlare gummidyna modell: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90SAL

Plattvärmeväxlare gummitätningspackning modell: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S121

Plattvärmeväxlarens tätningsring modell: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP, TL500SS, TL650PP, TL850SS, TL850SS, TL850SS, TL850SS

Plattvärmeväxlarens packningsmodell: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 kan designas och tillverkas enligt kundens krav

Speciella plattvärmeväxlarplattor och gummipackningar Huvudmodeller av plattvärmeväxlarplattor och gummipackningar:

1. Plattvärmeväxlarplattor. M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15-(MFG, MFML, FFM, BFG), M15-MFGL, M15-BFML, M20-MFKFM, M20-MMFM, M20-MMF, M20 M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, C80, C80, C20. AC400. AC600, AV170, AV280.

2. Plattvärmeväxlarplattor A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M185, N,507, N,507, N,507 Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6TAF, BBL1.6TAF, BBL1.6TAF,? N35, N25, N50, AO55, H17,

3. Plattvärmeväxlarplattor: GX-51, GX-013, BR013 (trågtyp), GX-108, GX-214, GX-26, GC-26, UFX-26= GX-26GX-26, GX-51, GX-100, GX-180, GC-180, GC-60,... (metod G): V10, V20, V45, V60, V85... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83... HISAKA, W.Schmidt……..

4. Plattvärmeväxlarplattor NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2

5. BR-serien plattvärmeväxlarplattor tillverkade i g BR-serien, BR005, BR01, BR03, BR05, BR08, BR13...

Applicering av Daniel plattvärmeväxlarpackning:

Fartygsindustri: används huvudsakligen för kylning, vattenkylning, smörjoljekylning, kolvkylning, transmissionsoljekylning, förvärmning av tung eldningsolja, dieselförvärmning, annan processkylning, etc.

Kraftindustri: värmeväxlare används huvudsakligen för vattenkylning med öppen eller sluten cykel, transmissionsoljekylning, turbinoljekylning, smörjoljekylning, kylning av kolv och turbin och motorkylning, värmeåtervinning av dieselkraftverk, värmeåtervinning av avgaser.

Värmeväxlare används huvudsakligen inom läkemedelsindustrin för: läkemedelssterilisering, emulsionskylning, suspensionsuppvärmning, plasmauppvärmning, citronsyrauppvärmning, infusionskylning, etc., stålindustrins värmeväxlare används huvudsakligen inom stålindustrin för kylmedelskylning av form/kontinuerlig gjutmaskin, kylning av hydraulolja/smörjolje, kylning av kylmedel och kylmedel med kylmedel, kylmedel och kylmedel. vatten/emulsion/koksverk avloppsvattenkylning, ugnskropp/elektrisk j stöd/transformator kylmedel kylning.

Värmeväxlare används främst inom VVS-branschen för: fjärrvärme, tappvarmvatten, islagring, konstant uppvärmning av simbassänger, värmepumpsanordningar, värmeåtervinningsanordningar, värmevattenförvärmning, geotermiskt vatten/ånganvändning m.m.

Värmeväxlare används främst inom den kemiska industrin för: uppvärmning och kylning av processmedia, oljekylning, elektrolytkylning, avfettande vätskeuppvärmning, fosfatering av vätskekylning, etc.
